    Электромеханические защелки Eff Eff



    Сегодня трудно себе представить современные строительные объекты без электромеханических защелок (ЭМЗ), которые надежно удерживают двери в закрытом положении и одновременно дают возможность открывать двери и контролировать их состояние дистанционно. Компания Eff Eff предлагает ЭМЗ, которые совместимы с любыми замками и типами дверей с учетом очень сложных монтажных ситуаций. Модификация защелок определяется по типу исполнения (серией) и базовым функциям.

    Купить





    Защелки электромеханические

    Защелки электромеханические EFF EFF® 9338 - 34G35E91 ProFix 2 FaFix (WITH SP 12V DC) НВ универсальная с обратной магнитной защелкой комплект

    Защелки электромеханические
    Защелки электромеханические

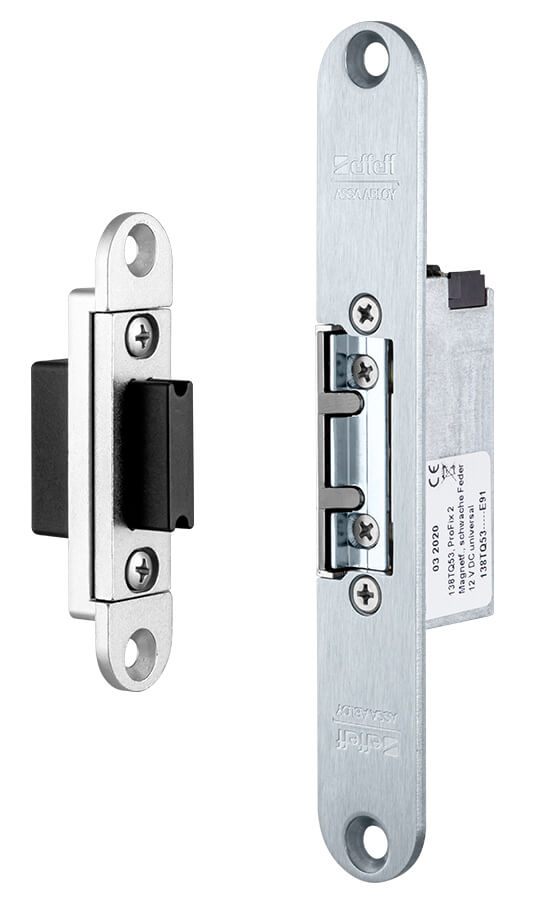

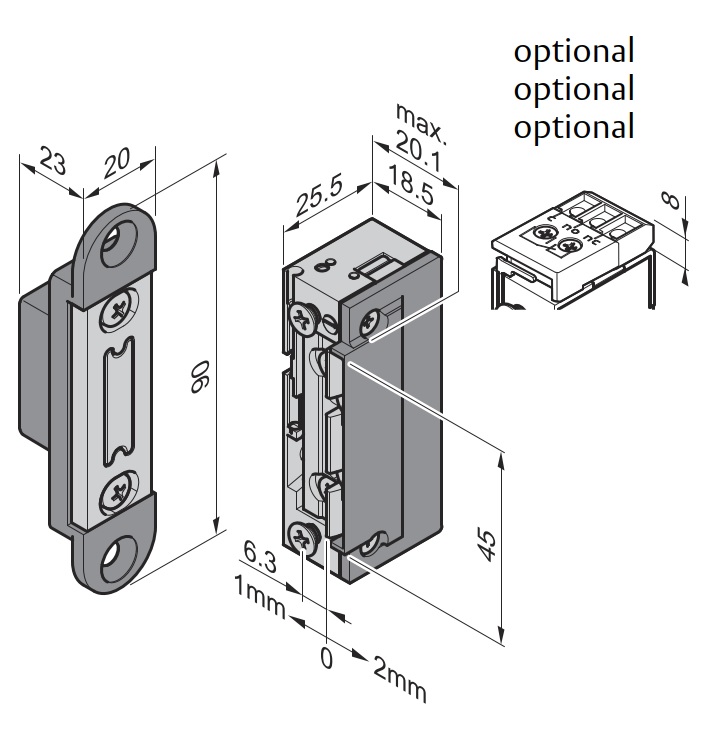

    Защелки электромеханические EFF EFF 9338 - 34G35E91 ProFix 2 FaFix НВ универсальная с обратной магнитной защелкой - чертежи
    Защелки электромеханические EFF EFF 9338 - 34G35E91 ProFix 2 FaFix НВ универсальная - чертежи

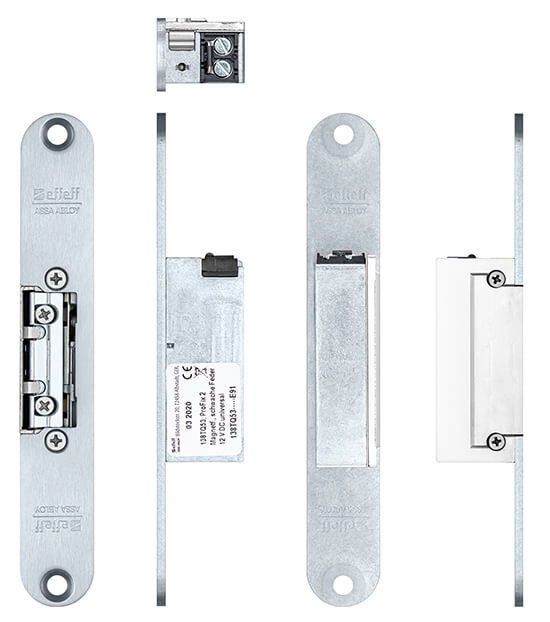

    Инновационная вспомогательная система запирания EFF EFF 9338 - 34G35E9 - элегантное универсальное решение


    Она состоит из электрозащелки серии 138T ProFix® (нормально открыта) и соответствующей части с механическим магнитным запором. Как скрытое решение, эта система обеспечивает высокую защиту от взлома.
    Страна-производитель: Германия

    Технические характеристики:

    • Электрическое управление: нормально отключена (закрытая при подаче питания, отпирание снятием напряжения);
    • Регулировка язычка: FaFix (регулирования язычка защелки относительно корпуса, диапазон регулирования 4мм);
    • Напряжение: 12 В постоянного тока;
    • Ток потребления 12 V DC 235 mA;
    • Пиковое потребление 12 V DC 280 mA;
    • Сторонность: универсальная (для левых и правых дверей);
    • Длина ригеля - 10 мм;
    • Материал ригеля - пластик;
    • Возможность установки - вертикально и горизонтально;
    • Диапазон температуры использования -15 °C to +40 °C;
    • Устойчивость к взлому 3000 N;
    • Глубина входа ригеля в защелку - 5,5 мм.


    Дополнительные аксессуары:

    • Обратная планка с магнитным ригелем в комплекте.


    Преимущества защелки EFF EFF 9338:

    Полная интеграция в дверь. Запорные элементы защелки 9338 полностью скрытые в дверном полотне и раме. По сравнению со стандартными дополнительными запорными элементами, магнитный ригель остается внутри корпуса до тех пор, пока дверь не закроется. Это обеспечивает абсолютно ровные поверхности без выступающих механических элементов. Создает красивый дизайн дверей.

    Электрозащелки effeff 9338 можно использовать везде, где требуется контроль доступа кроме основного замка.

    Малая глубина врезки и возможность дальнейшей регулирования способствуют установлению в современных узких дверях. Скрытый ригель позволяет использовать технологию ProFix®2 в защелках этого типа, дает решающие преимущества для всей системы запирания. благодаря конструкции ProFix® отпадает необходимость в вырезе в раме под защелку. Электрозащелки полностью интегрирована в дверной профиль, а дверной уплотнитель остается полностью нетронутым. Ригель защелки регулируется в двери после установки. Пластиковый ригель работает очень тихо и благодаря отличным скользящим свойствам не требует смазки.



    Защелки электромеханические

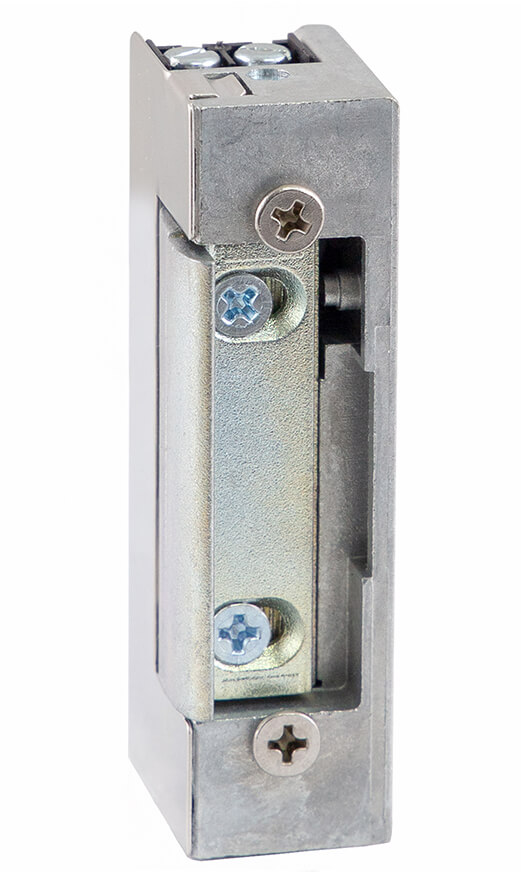

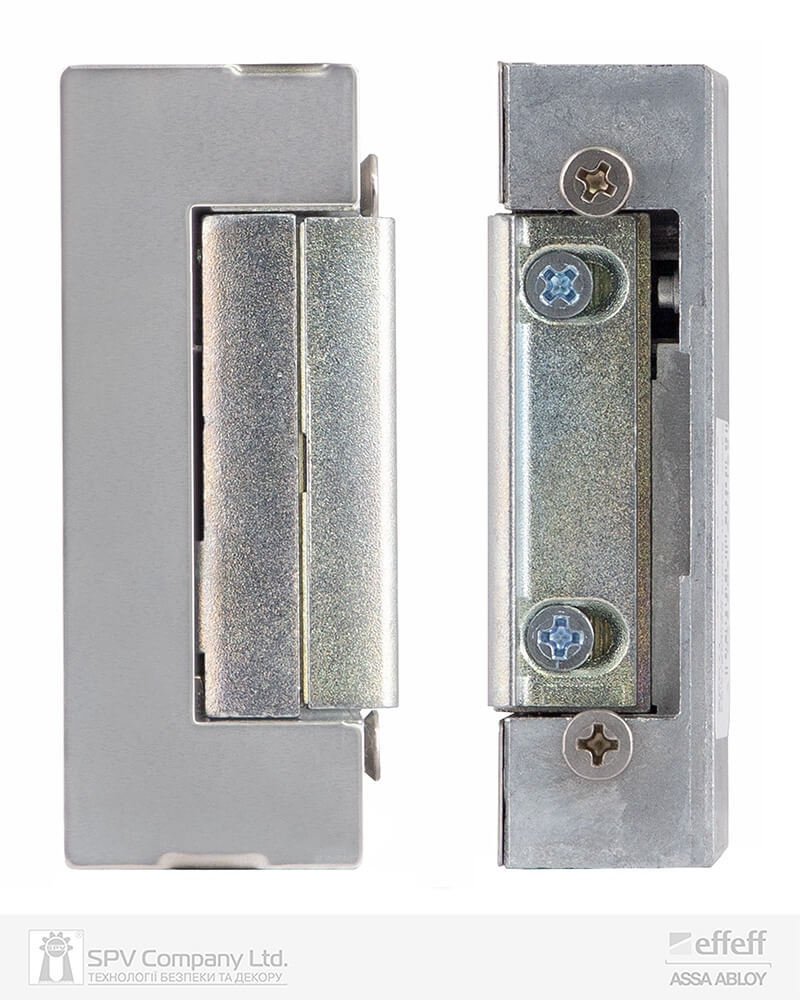

    Защелки электромеханические EFF EFF® стандартные серии SPE7

    Защелки электромеханические
    Защелки электромеханические

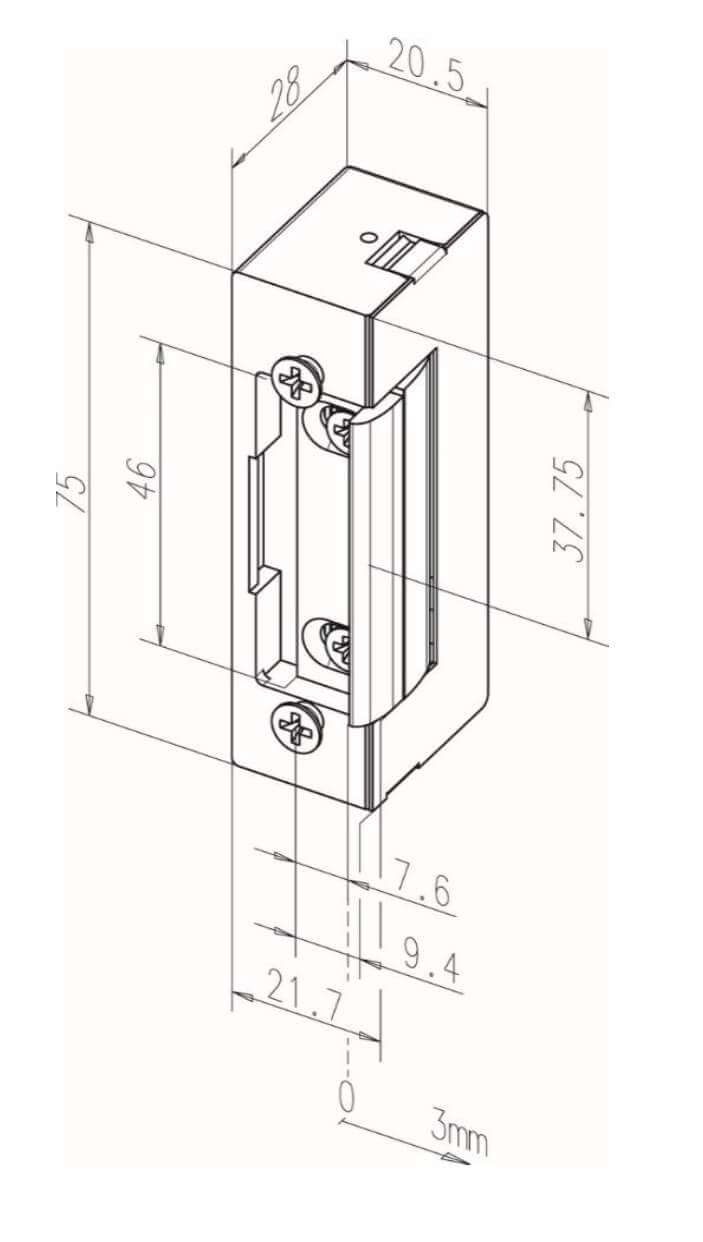

    Защелки электромеханические EFF EFF® серии SPE7 - чертежи
    Защелки электромеханические EFF EFF® серии SPE7 - чертежи

    SPE71/SPE71E/SPE73


    Защелки серии SPE7 предназначены для применения в различных типах стандартных дверей. Характерные преимущества - симметричная конструкция, высокое качество при невысокой цене и несложный монтаж.
    Страна-производитель: Германия

    Технические характеристики:

    • Модельный ряд:
    • o SPE71 - A71: нормально закрытая с защитным диодом;
    • o SPE71E - A71: нормально закрытая с механической разблокировкой;
    • o SPE73 - E91: нормально открытая.
    • Регулировка язычка: FaFix (регулирования язычка защелки относительно корпуса, диапазон регулирования 3мм).
    • Напряжение питания:
    • o SPE71/ SPE71E : 10-24 В постоянного или переменного тока (с возможностью длительной электрической разблокировки при питании напряжением 11-13 В постоянного тока);
    • o SPE73: 12 В постоянного тока.
    • Стороннесть универсальная (1)


    Дополнительные аксессуары:

    • Накладка 021 HZ, 814 HZ, 096 KL, 097 KLiW, 066 iW, 165 LAP.



    Защёлки электромеханические

     Защёлки электромеханические

    Защёлки электромеханические

    Защёлки электромеханические

     118.13/118.13E/128.13/138.13

    Электромеханические защелки EFF EFF® универсальные с узким корпусом. Серия ProFix 2.
    Новая универсальная дверная защелка с радиальним язычком в варианте ProFix 2. Имеет наименьшие в мире габаритные размеры. ProFix - это объединение дверной защелки с регулировкой язычка FaFix и встроенной направляющей для косого ригеля замка, которая крепится непосредственно к корпусу защелки.
    Страна-производитель: Германия

    Технические характеристики:

    • Нормально закрытая (1 серия) 118.13
    • А - арретирование (механическая память, 2 серия) 128.13
    • R - нормально открытая (3 серия) 138.13
    • Е - механическая разблокировка 118.13E
    • Регулировка FaFix
    • Напряжение 10-24V AC/DC; 12V DC
    • Стороннесть универсальная (1)


    Дополнительные аксессуары:

    • Накладка 690 HZ, 691 HZ, 688 KL, 689 KL






    Защёлки электромеханические
    Защелки электромеханические

    Защёлки электромеханические

    Защёлки электромеханические

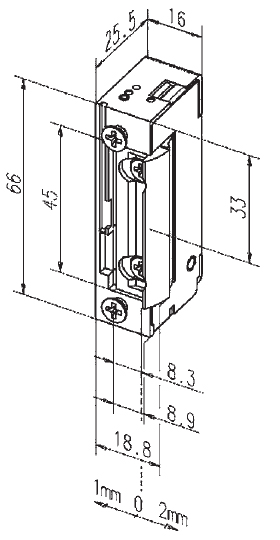

    118/118E/128

    Защелки электромеханические EFF EFF® для профильных дверей
    Зажим для профильных дверей симметричная с минимально тонким корпусом.
    Страна-производитель: Германия

    Технические характеристики:

    • Нормально закрытая (1 серия) 118, 118E
    • А - аретування (механичнапамьять, 2 серия) 128
    • Е - механическая разблокировка 118E
    • Регулировка FaFix
    • Напряжение 10-24V AC / DC
    • Сторонность Универсальная (1)


     Дополнительные аксессуары:

    • Накладка 434 HZ, 391 HZ-U




    Защёлки электромеханические

    Защёлки электромеханические


    Защёлки электромеханические

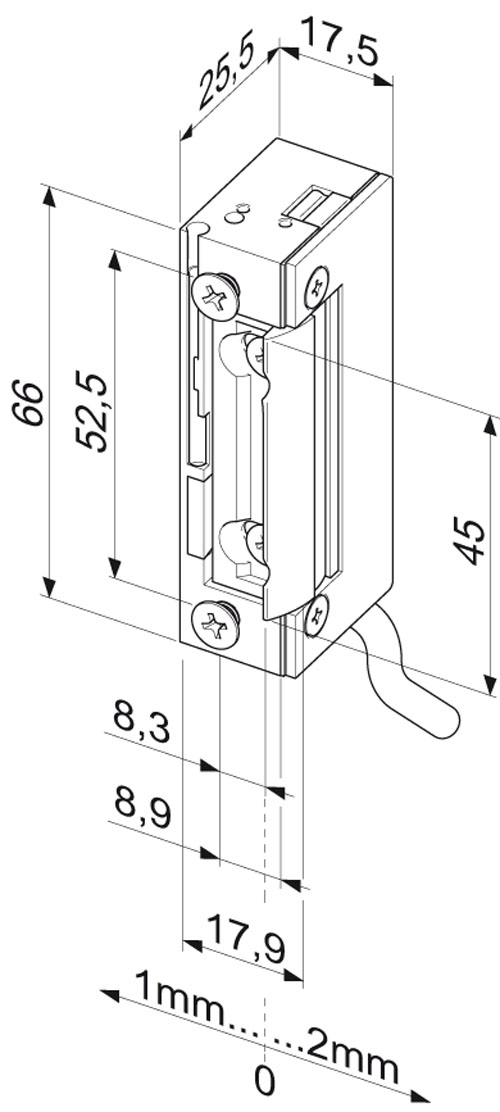

    118W, 118WE, 118WR

    Защелки электромеханические EFF EFF® для профильных дверей для наружного использования
    Симметричная с минимально узким влагостойким корпусом.
    Страна-производитель: Германия

    Технические характеристики:

    • Нормально закрытая (1 серия)
    • R - с контактом положения дверей
    • Е - механическая разблокировка
    • Регулировка FaFix
    • Напряжение:


        А71 10-24 V AC / DC
        В71 22-42 V AC / DC

    • Опционально ProFix 1 (118W.10) или ProFix 2 (118W.13)
    • Сторонность Универсальная (1)


    Дополнительные аксессуары:

    • Накладка 434 HZ, 391 HZ-U






    Защёлки электромеханические

     Защёлки электромеханические

    Защёлки электромеханические

    Защёлки электромеханические

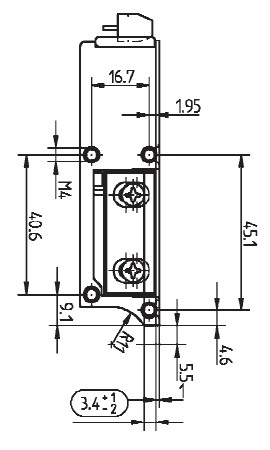

     115/125/125E/135

    Электромеханические защелки EFF EFF® для многотонаправленых замков MUL-T-LOCK®. Cерія 115/125
    Специальная несимметричная защепка совместимая с 4-направленными замками MUL-T-LOCK®.
    Страна-производитель: Германия

    Технические характеристики:

    • Нормально закрытая (1 серия) 115
    • А - арретирование (механическая память, 2 серия) 125, 125E
    • R - нормально открытая (3 серия) 135
    • Е - механическая разблокировка 125E
    • Регулировка FaFix
    • Напряжение 6-12V AС/DC; 12V DC eE


    Дополнительные аксессуары:

    • Накладка 164 HZ, 163 KL




    Защёлки электромеханические

    Защёлки электромеханические

    Защёлки электромеханические

    Защёлки электромеханические

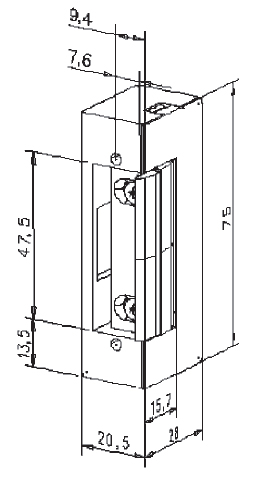

    E7R/E7A/E7E/E7AE

    Экономсерия E7
    Электромеханические защелки EFF EFF® экономсерии предназначена для использования в разных типах стандартных дверей. Характерные преимущества - симметричная конструкция, невысокая цена и несложный монтаж.
    Страна-производитель: Германия

    Технические характеристики:

    • Нормально закрытая (1 серия) E7
    • А - арретирование (механическая память, 2 серия) E7A
    • R - нормально открытая (3 серия) E7R
    • Е - механическая разблокировка E7E
    • АЕ - арретирование+механическая разблокировка E7AE
    • Регулировка FaFix
    • Напряжение 12V DC 100% ED
    • Стороннесть универсальная (1)


    Дополнительные аксессуары:

    • Накладка 021 HZ, 814 HZ, 096 KL, 097 KLiW, 066 iW, 165 LAP




    Защёлки электромеханические

     Защёлки электромеханические

    Защёлки электромеханические

    Защёлки электромеханические

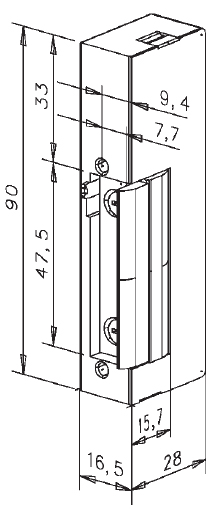

     19V

    Электромеханические защелки EFF EFF® для профильных дверей

    Защепка в плоском исполнении для теплоизоляционных или профильных дверей. Модель является оптимальным исполнительным элементом для реализации дистанционного управления в конструкциях из металлических или деревянных профилей, в которых специфические условия монтажа требуют использования более плоских, чем стандартные, электрозащелок. Язычок защепки выступает вперед на 3 мм, что дает возможность использовать ее при зазоре до 11 мм (европейский паз).
    Страна-производитель: Германия

    Технические характеристики:

    • Нормально закрытая (1 серия) 19V
    • Регулировка FaFix
    • Напряжение 6-12V AC/DC
    • Стороннесть универсальная (1)


    Дополнительные аксессуары:

    • Накладка 434 HZ, 391 HZ-U




    Защёлки электромеханические

     Защёлки электромеханические

    Защёлки электромеханические

    Защёлки электромеханические

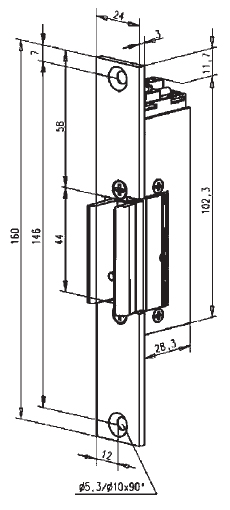

     914/934

    Электромеханические защелки EFF EFF® для стеклянных дверей

    Защепка для одно- или двустворчатых стеклянных дверей толщиной 9-12 мм, врезаеться в раму. Для двустворчатых дверей врезаеться 2 защепки в верхней части рамы. Не предназначена для раздвижных дверей.
    Страна-производитель: Германия

    Технические характеристики:

    • Нормально закрытая (1 серия) 914
    • R - нормально открытая (3 серия) 934
    • Регулировка Fix
    • Напряжение 12/24V DC eE
    • Стороннесть универсальная (1)


    Дополнительные аксессуары:

    • Накладка 403 KL




    Защёлки электромеханические

     Защёлки электромеханические

    Защёлки электромеханические

    Защёлки электромеханические

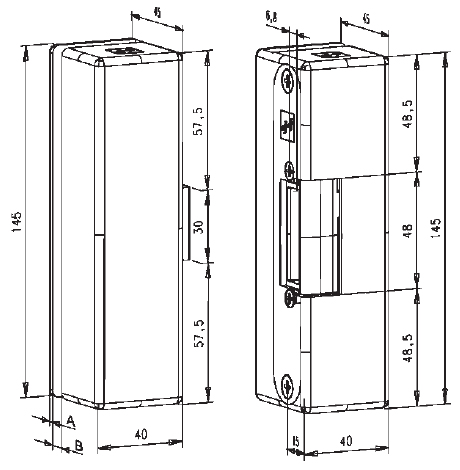

     9314

    Электромеханические защелки EFF EFF® для стеклянных дверей

    Накладная защепка для стеклянных дверей толщиной 10 или 12 мм. Благодаря специальному корпусу защепка и ответная часть монтируются на стеклянные двери клеем. Не предназначена для раздвижных дверей.
    Страна-производитель: Германия

    Технические характеристики:

    • Нормально закрытая (1 серия) 9314
    • Регулювання FaFix
    • Напряжение 12V DC eE
    • Стороннесть универсальная (1)


    Защёлки электромеханические
     Защёлки электромеханические

     8037

    Электромеханические защелки EFF EFF® 8037 для распашных дверей

    Новая модель 8037 - это вигоная альтернатива електромагнитному замку. Может быть установлена на одно- и двустворчатые распашные двери. Подходит для использования в деревянных, металлических и склянных дверях. Характеризуеться високой силой удержания (3 500 N) при низком потреблении энергии. Может быть установлена как со стороны открывания, так и со стороны закрывания дверей.
    Страна-производитель: Германия

    Технические характеристики:

    • Нормально закрытая (1 серия) 8037
    • Регулювання FaFix
    • Напряжение 12V DC
    • Стороннесть универсальная (1)


    Защёлки электромеханические

     Защёлки электромеханические

    Защёлки электромеханические

    Защёлки электромеханические

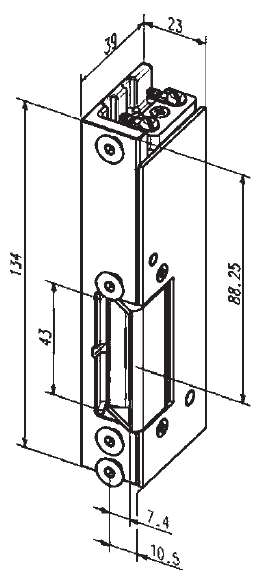

     131FF

    Электромеханические защелки EFF EFF® 131FF для противопожарных дверей

    Електрозащепка повышенной надежности для противопожарных дверей имеет литой стальной корпус, стальной язычок. Сила держания - 10 000 Н.
    Страна-производитель: Германия

    Технические характеристики:

    • Нормально закрытая (1 серия) 131FF
    • Регулювання FaFix
    • Напряжение 12V AC/DC
    • Сторонннесть Правая (5)/Левая (4)


    Дополнительные аксессуары:

    • Накладка 028 HZ, 116 KL






     Защёлки электромеханические


    Аксессуары к электромеханическим защелкам






    Защёлки электромеханические

            Защёлки электромеханические

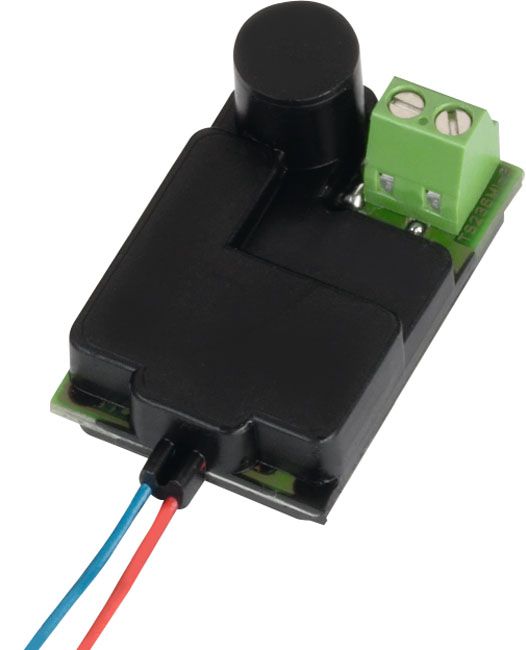

    Електронный блок для уменьшения влияния противонагрузки 760-12

    Электронный блок 760-12 улучшает характеристики срабатывания нормально-закрытых електромеханических защелок при их питании постоянным током.
    При использовании устройства 760-12 для линейки електрозащелок серии 118 максимально допустимая противонагрузка увеличивается с 50N (5 кг) минимум до 300N (30 кг)

    Характеристики:

    • Рабочее напряжение: 12 В или 24 В постоянного тока
    • Максимальный ток: 0.5 A
    • Размеры Д x Ш x В: 34x23x16 мм
    • Диапазон температур: -15°C…+40°C
    • Класс влагозащиты: IP 00 (без защиты)
    • Класс электробезопасности: Безопасный, низковольтный
    • Длина кабеля: 300 мм
    • Сечение провода: 2x0.14 мм


     Листовка pdf.




    Защёлки электромеханические


    ЗАПОРНЫЕ НАКЛАДКИ




     Защёлки электромеханические

    Защёлки электромеханические

    НАКЛАДКИ ТИПА HZ

    Если электрозащелка монтируется в уже установленную стальную раму, запорные накладки необходимо устанавливать накладным способом. При этом важным условием является наличие зазора минимум 4 мм между поверхностью двери и рамой. Неровности монтажного отверстия закрываются запорной накладкой

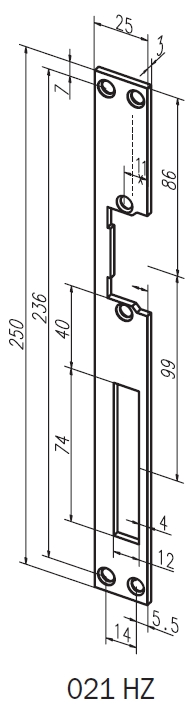

    021 HZ

    Защёлки электромеханические

    Защёлки электромеханические

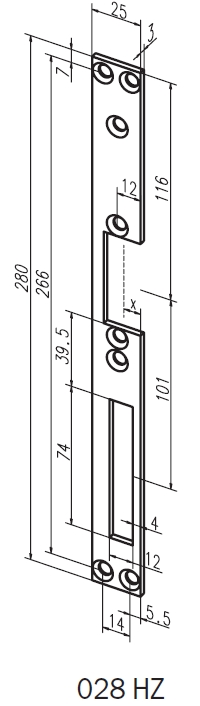

    028 HZ

    Защёлки электромеханические

    Защёлки электромеханические

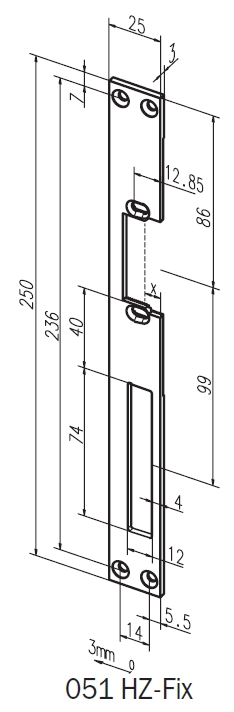

    051 HZ-Fix

    Защёлки электромеханические

    Защёлки электромеханические

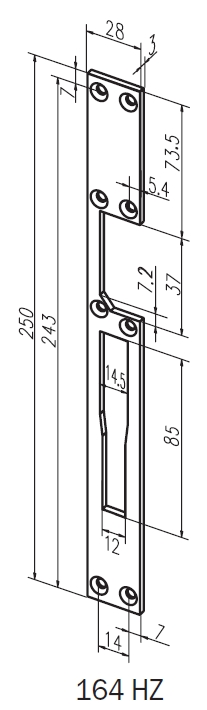

    164 HZ

    Защёлки электромеханические

    Защёлки электромеханические

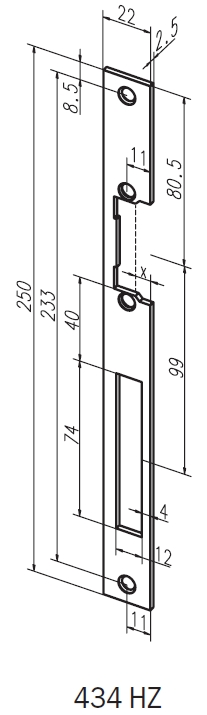

    434 HZ

    Защёлки электромеханические

    Защёлки электромеханические

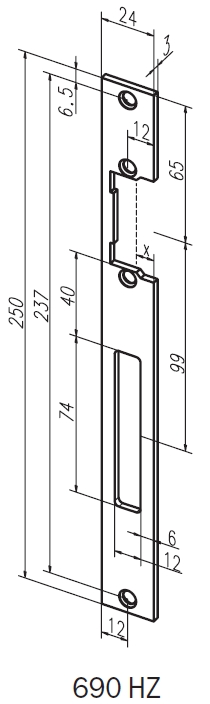

    690 HZ

    Защёлки электромеханические

    Защёлки электромеханические

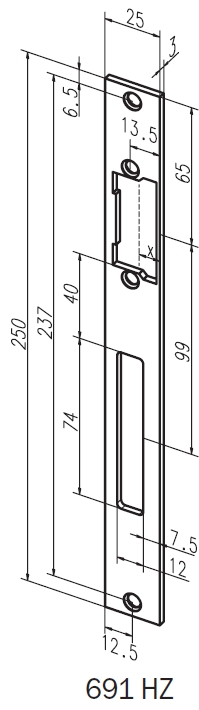

    691 HZ

    Защёлки электромеханические

    Защёлки электромеханические

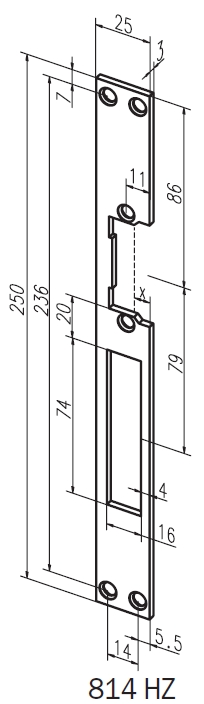

    814 HZ

    Защёлки электромеханические

    Защёлки электромеханические




    Защёлки электромеханические


    НАКЛАДКИ ТИПА KL

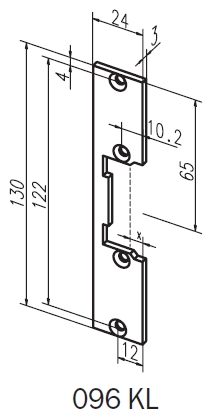

    096 KL

    Защёлки электромеханические

    Защёлки электромеханические

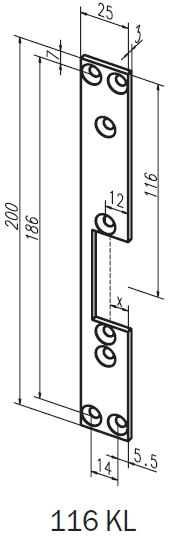

    116 KL

    Защёлки электромеханические

    Защёлки электромеханические

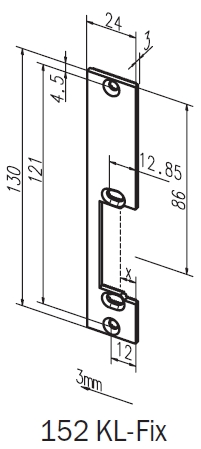

    152 KL-Fix

    Защёлки электромеханические

    Защёлки электромеханические

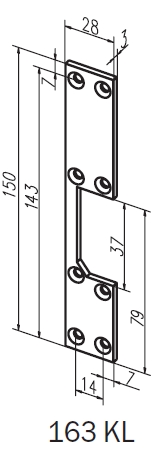

    163 KL

    Защёлки электромеханические

    Защёлки электромеханические

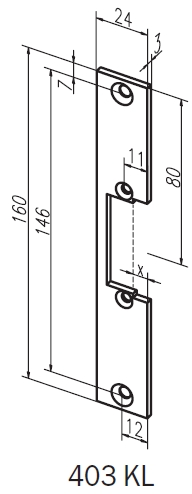

    403 KL

    Защёлки электромеханические

    Защёлки электромеханические

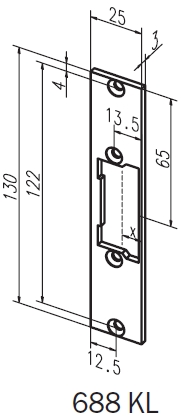

    688 KL

    Защёлки электромеханические

    Защёлки электромеханические

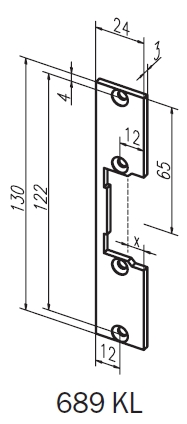

    689 KL

    Защёлки электромеханические

    Защёлки электромеханические






    Защёлки электромеханические

     Защёлки электромеханические

    Защёлки электромеханические

    НАКЛАДКИ НА АЛЮМИНИЕВЫЙ ПРОФИЛЬ ТИПА HZ-U

    Существует большое количество разных конструкций профилей, к которым необходимо подобрать соответствующие накладки и замки. Для наболее распространенных профилей необходимо перекрыть зазор между лицевой планкой замка и запорной накладки. Для предотвращения необходимости выполнения дополнительной выборки в профиле рамы для язычка защелки, электрозащелка может быть отодвинута от профиля рамы с использованием U-подобной запорної накладки

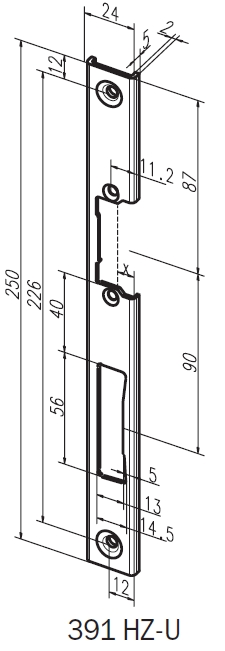

    391 HZ-U

    Защёлки электромеханические

    Защёлки электромеханические




    Защёлки электромеханические

    Защёлки электромеханические

    Защёлки электромеханические

    НАКЛАДКИ НА ДВЕРИ С ЧЕТВЕРТЬЮ ТИПА iW

    На дверях с четвертью площадь захвата язычка замка лежит на глубине 3-4 мм от наружной поверхности рамы. Плоские запорные накладки монтуютируются в металлическую раму в уровень. Рекомендовано использовать защелки с FaFix (FF), чтобы компенсировать положение замка, которое может варьироваться, а также изменение размеров при использовании различных уплотнителей

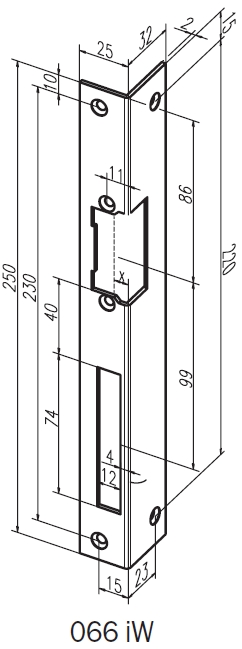

    066 iW

    Защёлки электромеханические

    Защёлки электромеханические
