Системи антипаніки ISEO

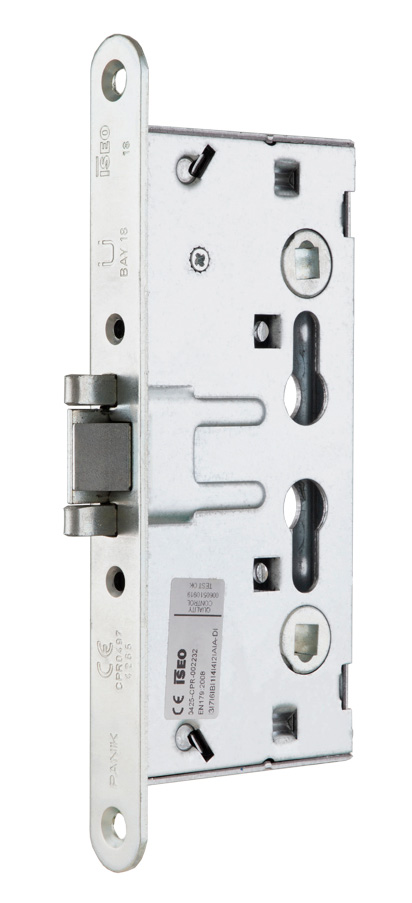

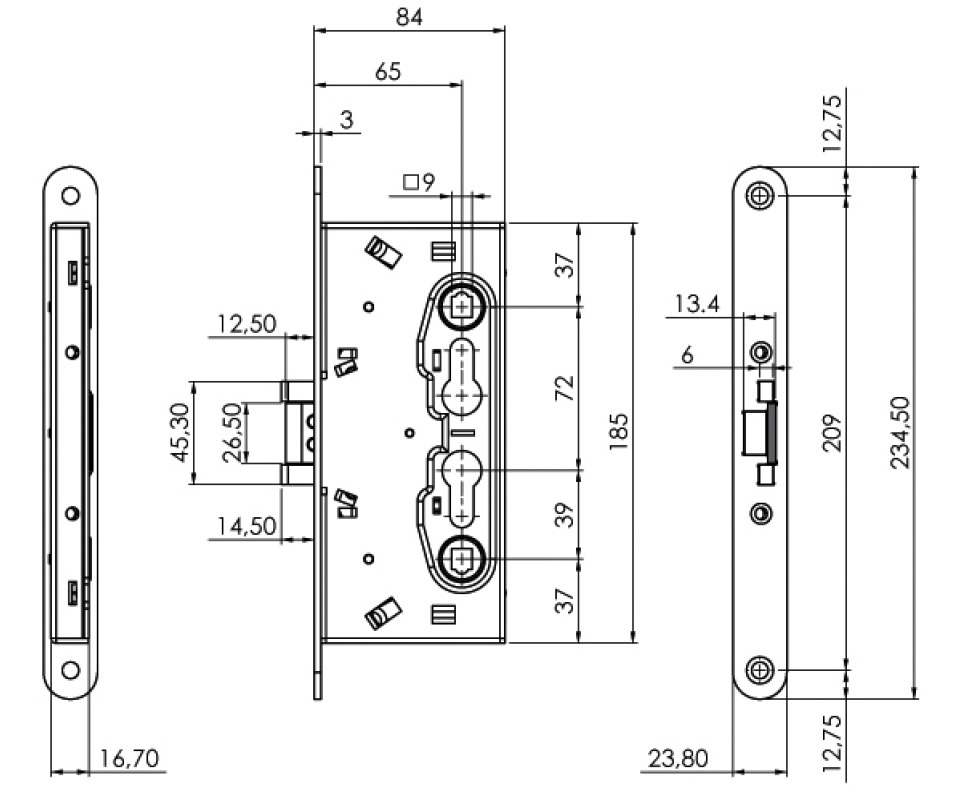

Замки ISEO для активної стулки 214140654 та 214120654

◉ Замки врізні ISEO 214140654 та 214120654 з панік функцією призначені для встановлення в одностулкові двері евакуаційних виходів разом з пристроями антипаніки врізного типу.

◉ 214140654-Крім защіпки, має замикаючі ригелі, які забезпечують більш надійне блокування дверей та підвищену безпеку.
Тип антипаніки - Е (змінна функція)
Реалізується при встановленні ззовні фіксованої ручки. Зсередини вихід завжди вільний. Ззовні двері можна відімкнути виключно ключем. Можливість замикання замка на ригель підвищує рівень безпеки від несанкціонованого доступу.

◉ 214120654-Крім защіпки, має замикаючі ригелі, які забезпечують більш надійне блокування дверей та підвищену безпеку.
Тип антипаніки – D або E (залежно від типу ручки ззовні)
Тип D (транзитна функція).
Реалізується при встановленні ззовні натискної ручки, зсередини – пристрою антипаніки врізного типу або натискної ручки.
При замкнені замка на ригель (з використанням механічного циліндру) – при першому спрацюванні антипаніки зсередини вхід ззовні розблокується та двері перестають бути перешкодою для доступу ззовні (наприклад, для доступу аварійних служб). Двері залишаються розблокованими для доступу ззовні, поки замок не буде знов заблокований на ригель з використанням циліндру. При замкнених ригелях ззовні завжди можна отримати доступ з механічним ключем. Після відмикання замка механічним ключем двері залишаються у вільному доступі ззовні за натискною ручкою, поки замок знов не буде замкненим.
Тип Е (змінна функція).
Реалізується при встановленні ззовні фіксованої ручки. Зсередини вихід завжди вільний. Ззовні двері можна відімкнути виключно ключем. Можливість замикання замка на ригель підвищує рівень безпеки від несанкціонованого доступу.

◉ Сертифікований у Європі за EN 1125 , діючій в Україні ДСТУ EN 1125:2014 Будівельна фурнітура.

• Backset – 65 мм.
• Міжосьова відстань: 72 мм.
• ISEO 214140654 Під цільний шток 9 мм
• ISEO 214120654 Під розділений шток 9 мм.
• Реверсивний (універсальний для лівих та правих дверей).
• Язичок з загартованої сталі (витримує температуру вище 900˚С).

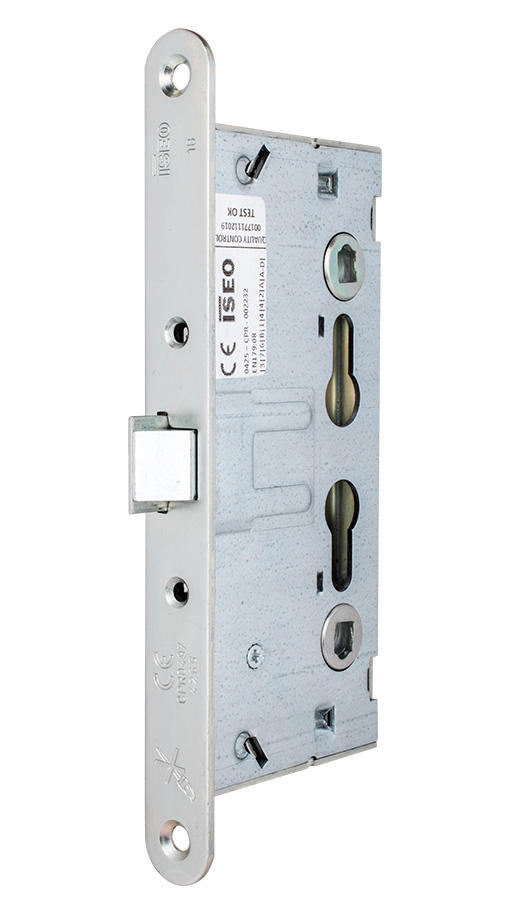

Замок ISEO для активної стулки 214110654

◉ Замок врізний ISEO DIN 214110654 з панік функцією призначений для встановлення в одностулкові двері або в активну стулку двостулкових дверей евакуаційних виходів разом з пристроями антипаніки врізного типу.

◉ Сертифікований у Європі за EN 1125 , діючій в Україні ДСТУ EN 1125:2014 Будівельна фурнітура.

• Backset – 65 мм.
• Міжосьова відстань: 72 мм.
• Під розділений шток 9 мм.
• Реверсивний (універсальний для лівих та правих дверей).
• Язичок з загартованої сталі (витримує температуру вище 900˚С).

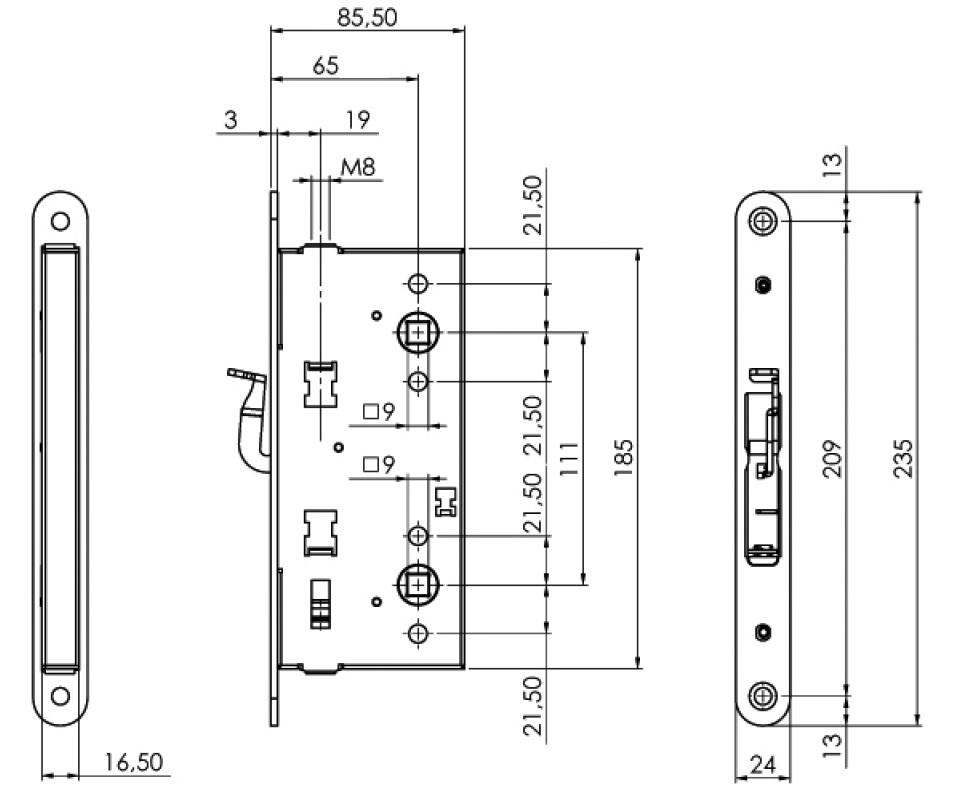

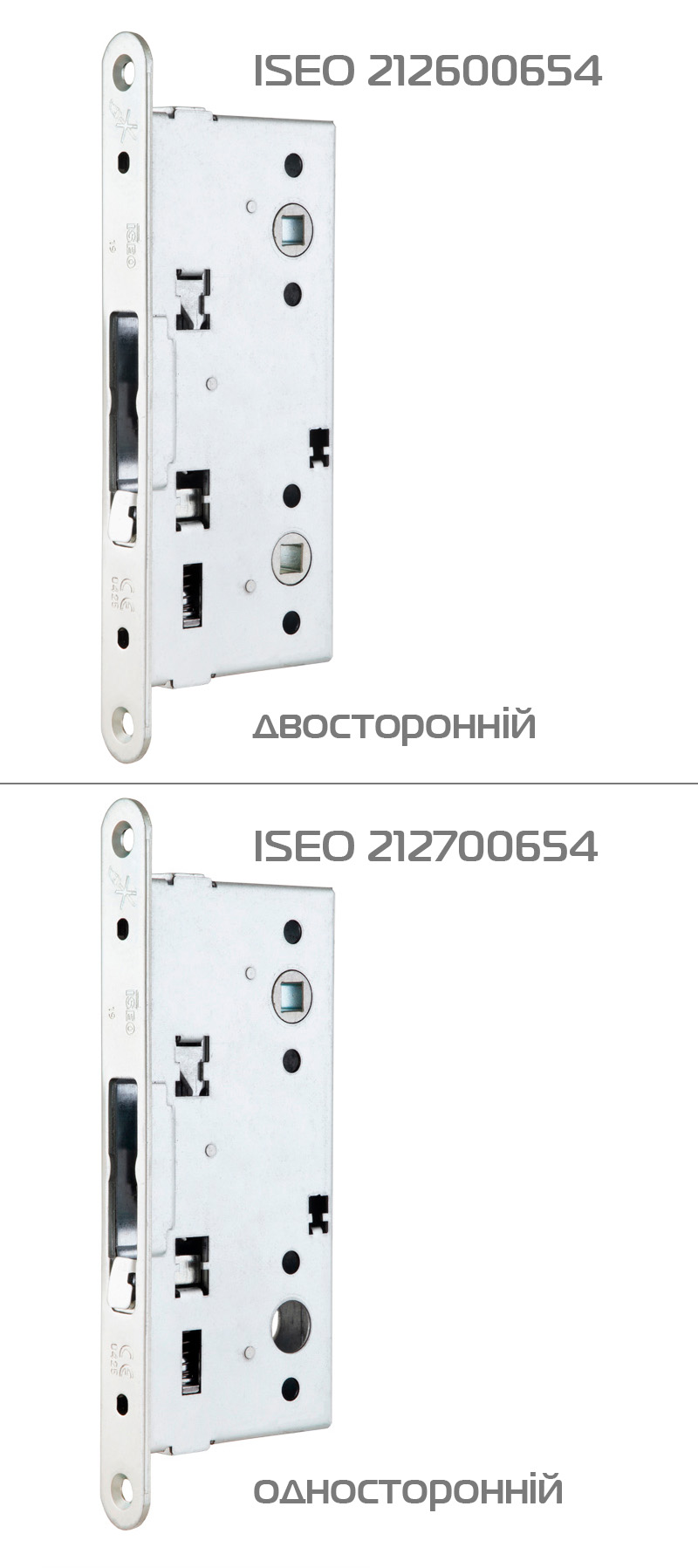

Замки ISEO для пасивної стулки 212600654 та 212700654

◉ Унікальний врізний замок від італійської компанії ISEO призначений для встановлення в пасивну стулку двостулкових дверей евакуаційних виходів разом з пристроями антипаніки врізного типу.

◉ Виконує функції контр-замка, розблокуючі пасивну стулку дверей і штовхає защіпку основного замку в його корпус.

◉ Також виконує функцію швидкого шпінгалета. Тяги разом з цим замком надають можливість замикання пасивної стулки двостулкових дверей тягами з можливістю швидкого розблокування в одній точці з торця полотна, при відкритій активної стулці дверей.

◉ Управління тягами здійснюється важелем розташованим в глибині передньої планки замку. (Тяги докуповуються окремо)

◉ Передня планка замку є зворотною планкою для протипожежних симетричних замків в активній стулці дверей.

• Backset – 65 мм.
• Передняя планка: 235х24х3 мм.
• ISEO 212600654 двосторонній
• ISEO 212700654 односторонній.
• Комплект дозволяє замкнути стулку висотою - 2350 мм. При висоті розташування замку - 1090 мм.

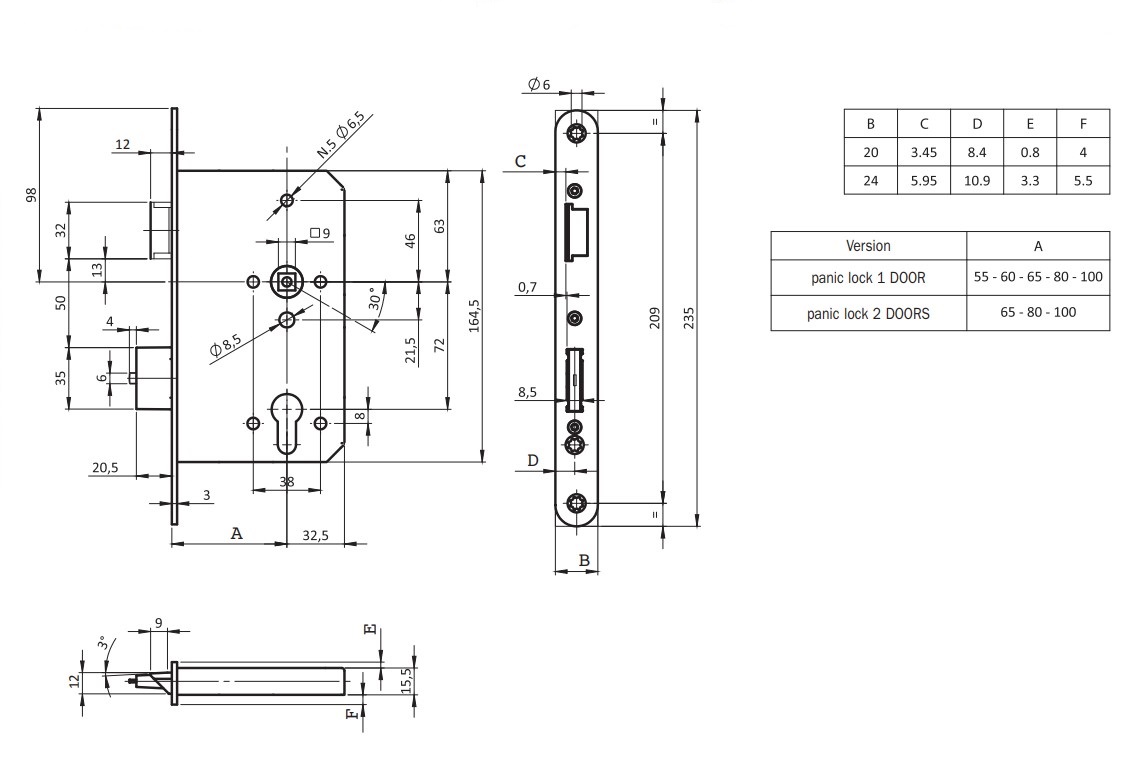

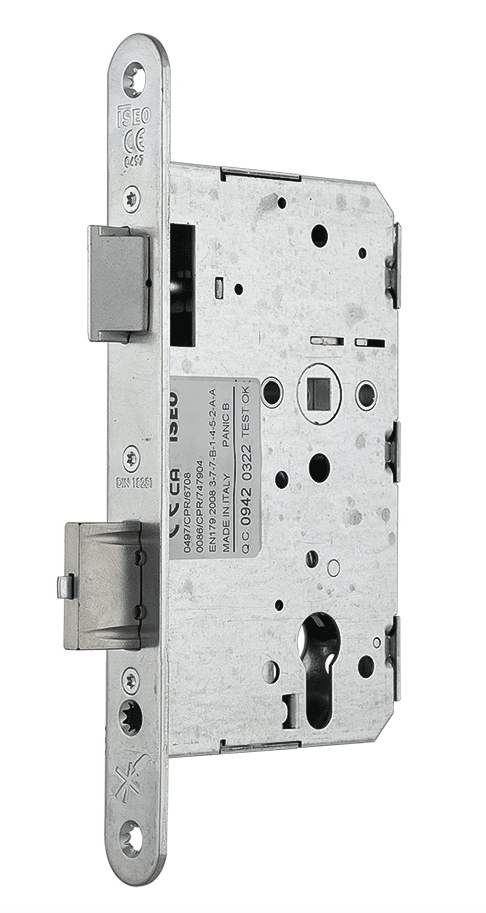

Замки ISEO 2DB1216524.4 та 2DB1216514.4 для активної стулки двостулкових дверей.

◉ Замки врізні ISEO 2DB1216524.4 LEFT та ISEO 2DB1216514.4 RIGHT з відкривання назовні, мають PANIC FUNCTION B ,призначені для встановлення на двостулкові двері евакуаційних виходів разом з пристроями антипаніки врізного типу.

◉ Особливість замків – наявність спеціальної "кнопки" в ригелі, при натисканні на яку відповідним елементом замка пасивної стулки – ригель "заштовхується" до корпусу та двері можуть бути відчинені, якщо натиснута штанга антипаніки на пасивній стулці.

◉ Ці замки працюють з відповідними замками для пасивної стулки - ISEO 2D70016514 та ISEO 2D70016524.

◉ Сертифікований у Європі за EN 1125 (діючій в Україні ДСТУ EN 1125:2014 Будівельна фурнітура.

• Backset – 65 мм.
• Тип антипаніки В.
• Міжосьова відстань: 72 мм.
• Під розділений шток 9 мм.
• Язичок з загартованої сталі.
• 2DB1216514.4 для правих дверей.
• 2DB1216524.4 для лівих дверей.

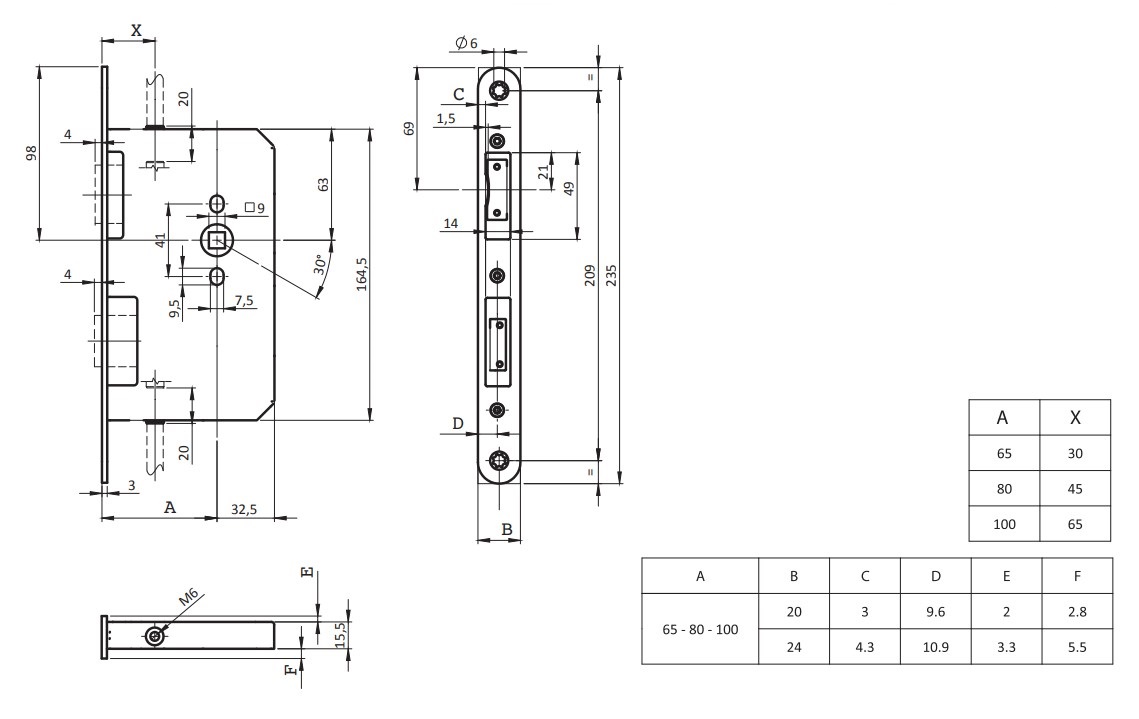

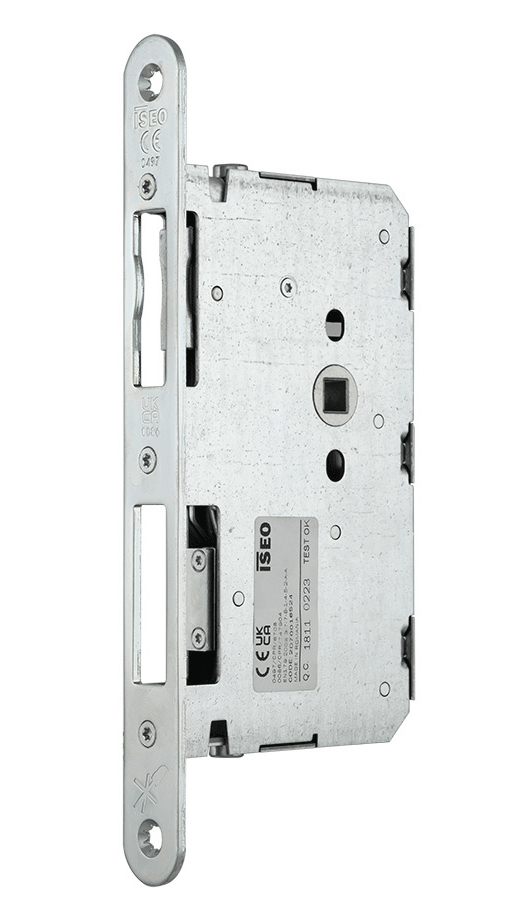

Замки ISEO 2D70016524 та 2D70016514 для пасивної стулки двостулкових дверей.

◉ Замки врізні ISEO 2D70016514 RIGHT та ISEO 2D70016524 LEFT призначені для встановлення в пасивну стулку двостулкових дверей евакуаційних виходів разом з пристроями антипаніки врізного типу.

◉ Виконує функції контр-замка відносно замка ISEO на активній стулці.

◉ Ці замки працюють з відповідними замками для активної стулки - ISEO 2DB1216524.4 та ISEO 2DB1216514.4.

◉ Сертифікований у Європі за EN 1125 (діючій в Україні ДСТУ EN 1125:2014 Будівельна фурнітура.

• Backset – 65 мм.
• Тип антипаніки В.
• Міжосьова відстань: 72 мм.
• Шток 9 мм.
• Тип антипаніки В.
• 2D70016514 для правих дверей.
• 2D70016524 для лівих дверей.

• Комплект тяг ISEO для замикання тяги пасивної стулки 032184.
• Защіпка механічна ISEO 032144.1 для замикання тяги пасивної стулки.

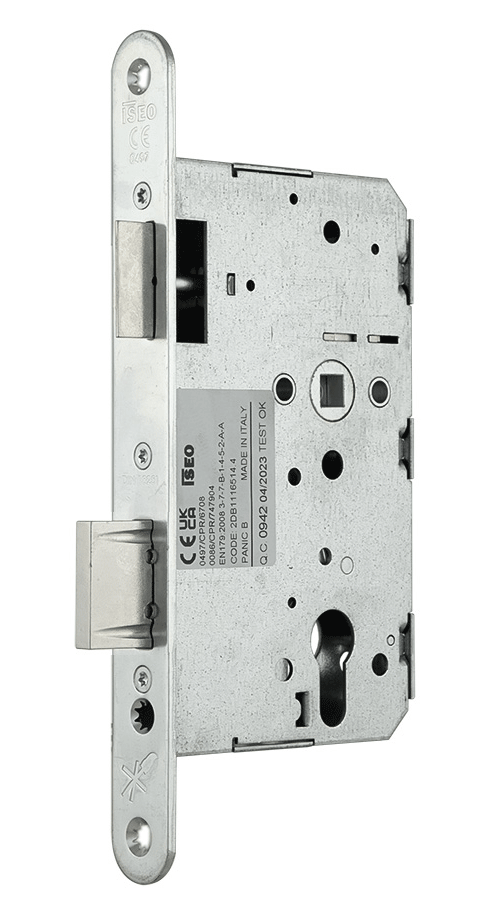

Замки ISEO 2DB1116514.4 та 2DB1116524.4 для активної стулки

◉ Замки врізні ISEO 2DB1116514.4 RIGHT та ISEO 2DB1116524.4 LEFT з відкривання назовні, мають PANIC FUNCTION B ,призначені для встановлення в одностулкові двері евакуаційних виходів разом з пристроями антипаніки врізного типу.

◉ Сертифікований у Європі за EN 1125 (діючій в Україні ДСТУ EN 1125:2014 Будівельна фурнітура.

• Backset – 65 мм.
• Тип антипаніки В.
• Міжосьова відстань: 72 мм.
• Під розділений шток 9 мм.
• Язичок з загартованої сталі.
• 2DB1116514.4 для правих дверей.
• 2DB1116524.4 для лівих дверей.

Фурнітура ISEO

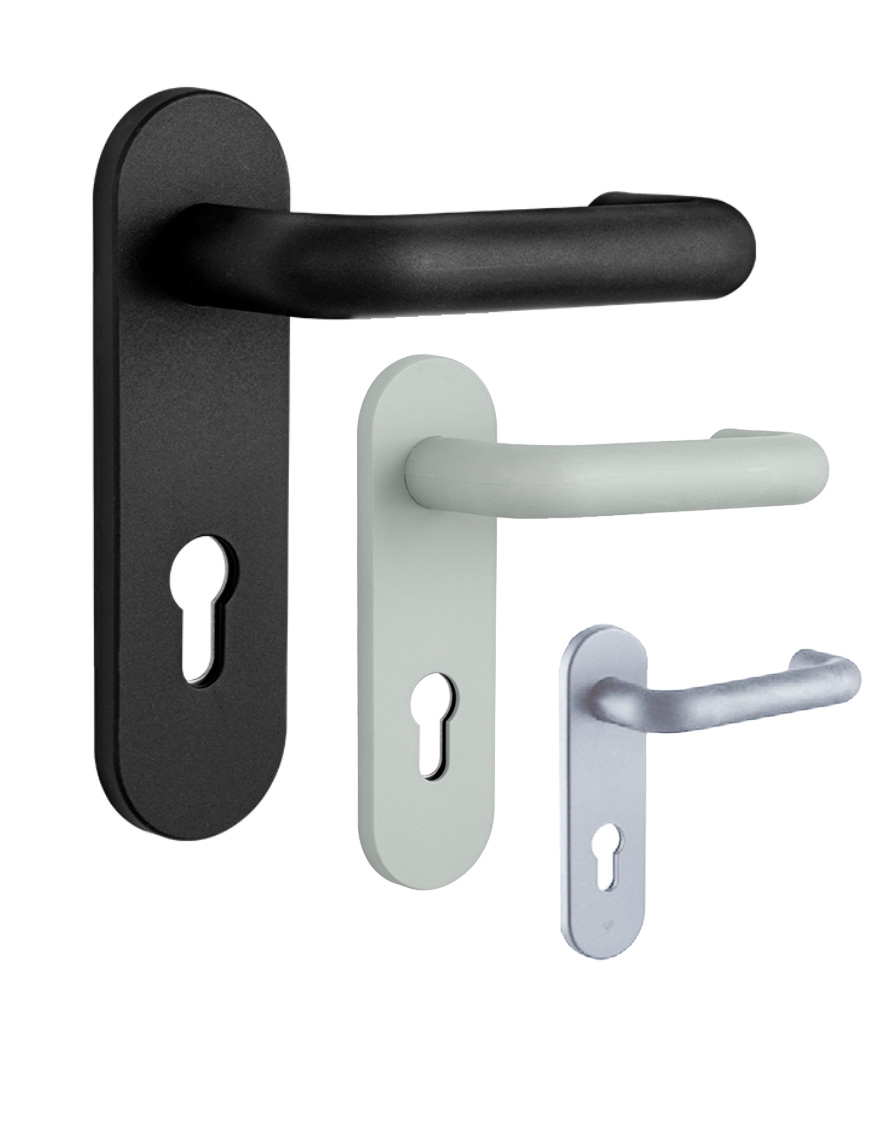

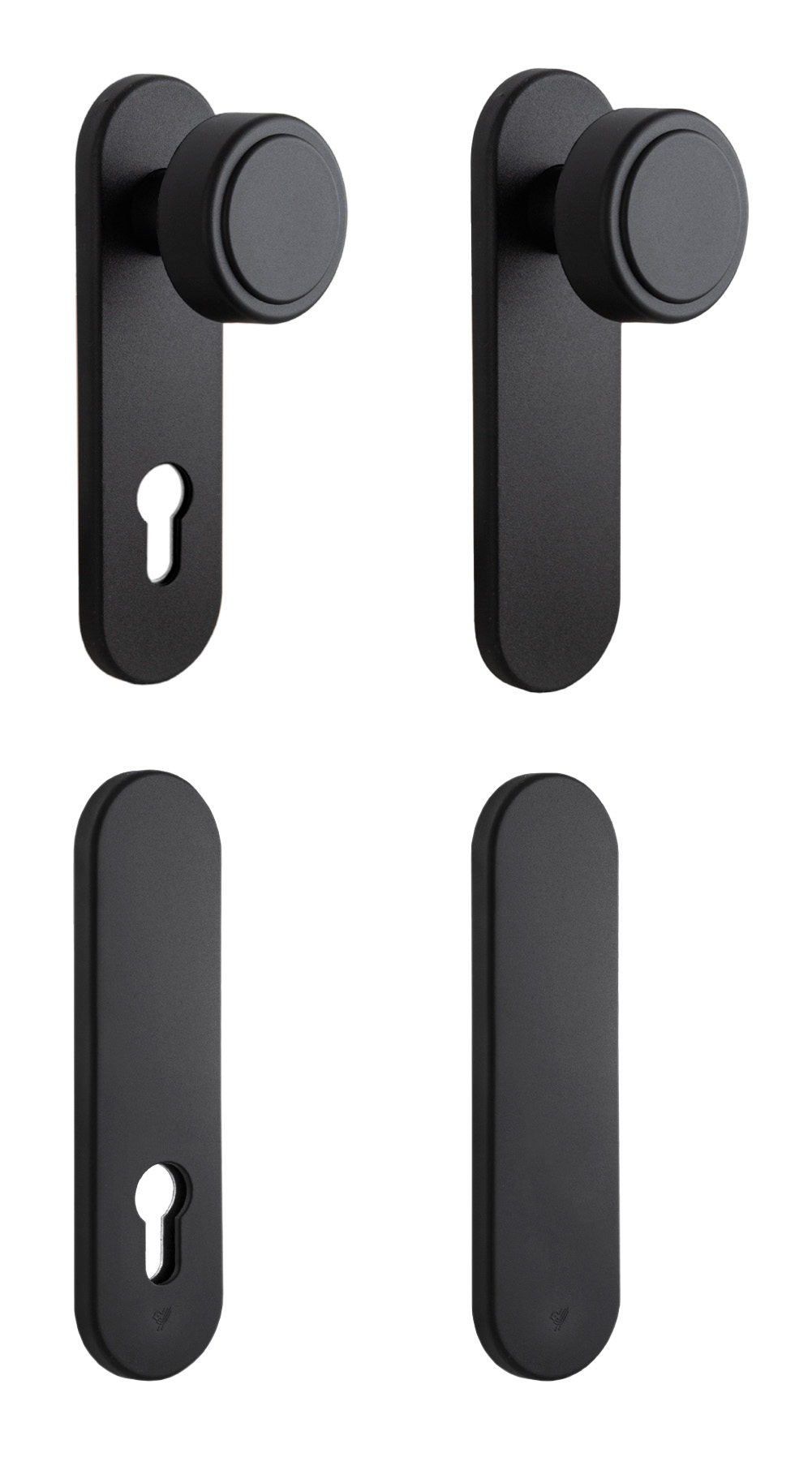

Ручкі дверні ISEO для застосування на протипожежних та вхідних сталевих дверях зі встановленою системою антипаніки .

• Міжцентрова відстань: 72 мм
• Матеріал внутрішньої плати: сталь
• Кріплення – болти М5 для дверей товщиною до 63 мм.
• Обробки:
  - RAL 9005 черный
  - RAL 9006 сріблястий
  - Матова нержавіюча сталь

Шпінгалет дверний ISEO

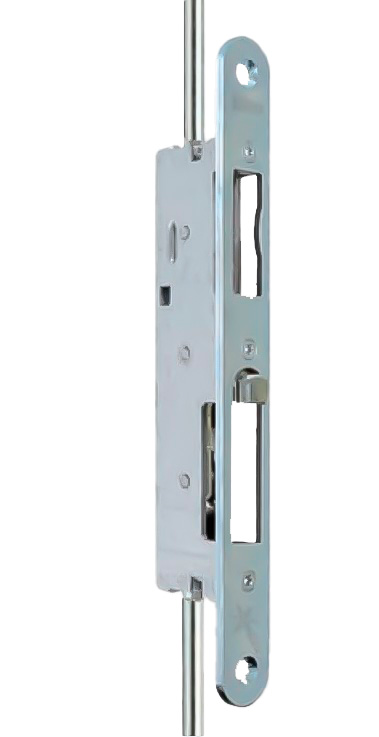

Врізний шпінгалет ISEO 2D60010024 лівий та 2D60010014 правий, призначений для встановлення в "глуху" стулку двостулкових дверей або в пасивну стулку двостулкових дверей евакуаційних виходів разом з протипожежними замками та замками з панік функцією ISEO серії 2D.

Також може встановлюватись разом з іншими замками за умови їх сумісності за розташуванням ригелю та заскочки замка відносно отворів в торцевій планці шпінгалету. Служить для швидкої і зручної фіксації в двох точках (вгорі та внизу) пасивної стулки. Бокує глуху (пасивну) стулку вертикальними тягами (в комплект не входять). Має отвори під ригель та заскочку замка активної стулки та важіль розблокування "глухої" (пасивної) стулки. Для запобігання виходу вертикальних тяг при відчинених дверях та їх удару об раму двері мають бути обладнані спеціальною механічною защіпкою для блокування верхньої тяги.

• Розміри (В х Ш х Г), мм: 165 х 15,5 х 45 (з врахуванням зворотної планки)
• Вихід тяг, мм: 18
• Бексет (відстань від торцевої планки до осі тяг), мм: 30
• Матеріал: Сталь
• Покриття: Цинк

• Комплект вертикальних тяг
• Защіпка механічна ISEO 032144.1

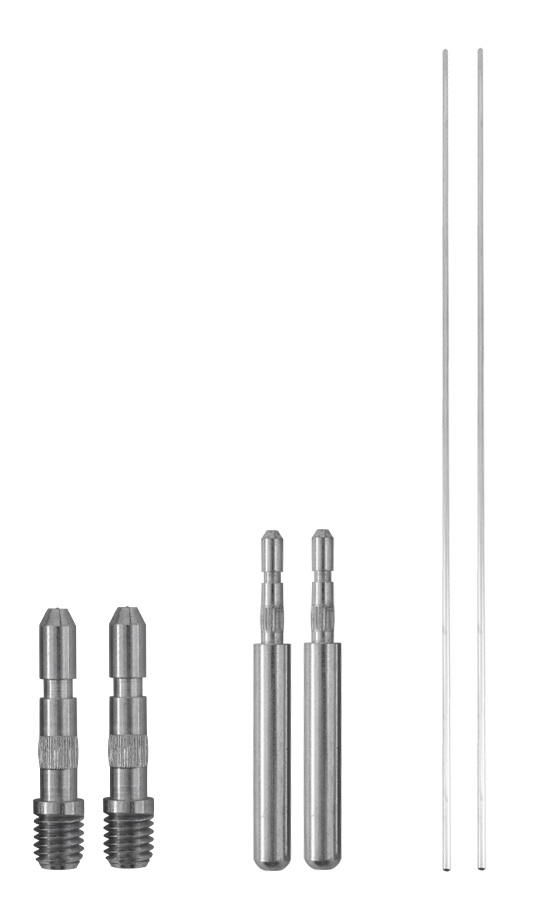

Комплект тяг ISEO

Комплект тяг ISEO для замка до пасивної стулки двостулкових дверей еваковиходів.

• Матеріал: сталь

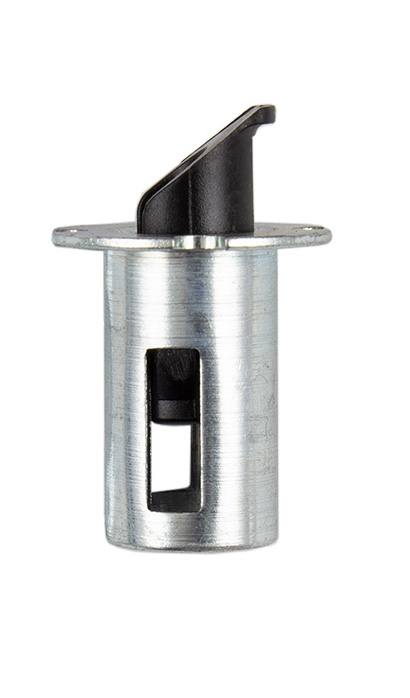

Защіпка механічна ISEO 032144.1

Блокиратор верхньої тяги для пасивної стулки двостулкових дверей.
Встановлюється разом з замком ISEO 212000654I (для пасивної стулки) та комплектом вертикальних тяг шпінгалета ISEO 212000654.
Запобігає виходу верхньої вертикальної тяги з полотна дверей при відчиненні пасивної стулки до її зачинення.
Встановлюється в верхній торець полотна дверей.
Тяга проходить крізь блокіратор.
