Елетромеханічні замки ABLOY

Дверні електромеханічні корпусу замків найбільш широко використовуються в системах контролю доступу в якості виконавчих елементів. Широкий асортимент електромеханічних корпусів дає можливість використовувати їх для різних типів дверей з урахуванням складних монтажних ситуацій.
ОСНОВНІ СТАНДАРТИ:
Скандинавський стандарт, стандарт Euro DIN.

В даному розділі представлені замки таких типів:

ЗАМКИ СОЛЕНОЇДНІ
ЗАМКИ МОТОРНІ


Креслення	EL560/EL561 Замок електромеханічний DIN стандарту з керуванням ручками EL560 та EL561 Застосовуються в дверях торгових приміщень,промислових та житлових будинків із середнім навантаженням експлуатації. Можуть застосовуватись у протипожежних дверях (згідно з EN 1634-1). EL560 можна застосовувати на евакуаційних виходах. EL560 – керування електричним імпульсом ззовні. З функцією антипаніки. EL561 – керування електричним імпульсом ззовні та зсередини. Країна-виробник: Фінляндія Технічні характеристики - Міжцентрова відстань: 72 мм - BackSet: 55/60/65 мм - Вихід ригеля: 20 мм - Вихід заскочки: 10 мм - Шток: 9 мм (8 мм з адаптером) - Торцева планка: 24 мм (симетрична) і 20 мм (асиметрична) права/ліва (вказати при замовленні) - Робоча напруга: 12 – 24 V DC STAB (-10%, +15%) - Струм: макс. 0.55 A (12 V DC), 0.27 A (24 V DC) очікув. 0.24 A (12 V DC), 0.11 A (24 V DC) - Діапазон температур: -20...+60 °С - Функції, що регулюються: нормально замкнений, нормально відімкнений - Завжди блокуються, коли двері замкнені - Механічно завжди відмикаються ключем Додаткові аксесуари - Зворотна планка EA322, EA324(пряма) EA321, EA323 (кутова) - Шток роздільний 8х44х44 мм (до EL560) 8х54х54 мм (до EL560) 8х64х64 мм (до EL560) - Адаптор під шток 1мм під шток 8 мм - Кабель EA218 - Кабелепрохід VKU AK 260K VKU AK 382K VKU AK 480K


Креслення	EL502 (EL512/513) Електромеханічні замки EL502 (EL512/513) з ригелем подвійної дії для суцільних дверей Застосовуються в зовнішніх та внутрішніх дверях,наприклад, житлових будинків і комерційних підприємств. Можуть бути поєднані з автоматикою для стулкових дверей. Мають спеціальний ригель подвійної дії для основного замикання та забезпечують зручний спосіб електричного замикання. Обладнані мікроперемикачами для індикації положення ригеля (замкнено/не замкнено). НЕ ЗАСТОСОВУЮТЬСЯ в дверях з ущільнювачем. Країна-виробник: Фінляндія Технічні характеристики - BackSet: 50 мм - Вихід ригеля: 14,5 мм - Торцева планка: 22 мм - Сторонність: універсальний (правий/лівий) - Робоча напруга: 12-24 VDC STAB (-10%/+15%) - Струм: макс. 0.55 A (12 V DC), 0.27 A (24 V DC) очікув. 0.24 A (12 V DC), 0.11 A (24 V DC) - Діапазон температур: -20...+60 °С - Функції, що регулюються: нормально замкнений, нормально відімкнений - Завжди блокується, коли двері замкнені - Механічно завжди відмикаються ключем Додаткові аксесуари - Зворотна планка 4613, 4614 - Кабель EA211 - Кабелепрохід VKU AK 260K VKU AK 382K VKU AK 480K


Креслення	EL580/EL582 Cоленоїдні замки скандинавського типу для суцільних дерев’яних та металевих дверей EL580, EL582 Застосовуються у міжкімнатних та вхідних дверях офісних і житлових приміщень. Можуть застосовуватись у протипожежних дверях (згідно з EN 1634?1). EL 580 може застосовуватись на евакуаційних виходах. EL580 – керування електричним імпульсом ззовні. З функцією антипаніки. EL582 – керування електричним імпульсом ззовні та зсередини. Країна-виробник: Фінляндія Технічні характеристики - BackSet: 50 мм - Вихід ригеля регулюється: 14 мм / 20 мм - Торцева планка: 22 мм - Шток: 8 мм - Сторонність: універсальні (праві / ліві) - Робоча напруга: 12 – 24 V DC (-10%/+15%) - Струм: макс. 0.55 A (12 V DC), 0.27 A (24 V DC) очікув. 0.24 A (12 V DC), 0.11 A (24 V DC) - Діапазон температур: -20...+60 °С - Функції, що регулюються: нормально замкнений, нормально відімкнений - Завжди блокуються, коли двері замкнені - Механічно завжди відмикаються ключем Додаткові аксесуари - Зворотна планка LP701 - Шток роздільний 8х44х44 мм (до EL580) 8х54х54 мм (до EL580) 8х64х64 мм (до EL580) - Кабель EA211 - Кабелепрохід VKU AK 260K VKU AK 382K VKU AK 480K


Креслення	EL404 Соленоїдний замок для профільних дверей EL404 (EL414/415) Соленоїдний замок для профільних дверей EL404 (EL414/415) Застосовуються у міжкімнатних та вхідних дверях бізнес-центрів та хвіртках приватних будинків. Ідеальний для застосування у системах контролю доступу та в комплексі з автоматикою для дверей, що розчиняються навстіж. Має ригель полегшеної конструкції подвійної дії. Придатний для горизонтальної установки. НЕ ЗАСТОСОВУЄТЬЯ в протипожежних дверях та дверях з ущільнювачем. Країна-виробник: Фінляндія Технічні характеристики - BackSet: регулюється 25/30/35 мм - Вихід ригеля: 14,5 мм - Торцева планка: 25 мм - Сторонність: універсальний (правий/лівий) - Робоча напруга: 12-24 V DC (-10%/+15%) - Струм: макс. 0.55 A (12 V DC), 0.27 A (24 V DC) очікув. 0.24 A (12 V DC), 0.11 A (24 V DC) - Діапазон температур: -20...+60 °С - Функції, що регулюються: нормально замкнений, нормально відімкнений - Завжди блокується, коли двері замкнені - Механічно завжди відмикається ключем Додаткові аксесуари - Зворотна планка 4613, 4614 - Кабель EA211 - Кабелепрохід VKU AK 260K VKU AK 382K VKU AK 480K


Креслення	EL460/EL461 Замок електромеханічний DIN стандарту для профільних дверей EL460 та EL461 Застосовуються в дверях торгових приміщень, промислових та житлових будинків із середнім навантаженням експлуатації. Може застосовуватись у протипожежних дверях (згідно з EN 1634-1). EL460 може застосовуватись на евакуаційних виходах. НЕ ЗАСТОСОВУЄТЬСЯ з дверною автоматикою, що відкривається навстіж. EL460 – керування електричним імпульсом ззовні. З функцією антипаніки. EL461 – керування електричним імпульсом ззовні та зсередини. Країна-виробник: Фінляндія Технічні характеристики - Міжцентрова відстань: 92 мм - BackSet: 30/35 мм - Вихід ригеля: 20 мм - Вихід заскочки: 10 мм - Шток: 9 мм (8 мм з адаптером) - Торцева планка: 24 мм (симетрична) і 20 мм (асиметрична) права/ліва (вказати при замовленні) - Робоча напруга: 12 – 24 V DC STAB (-10%, +15%) - Струм: макс. 0.55 A (12 V DC), 0.27 A (24 V DC) очікув. 0.24 A (12 V DC), 0.11 A (24 V DC) - Діапазон температур: -20...+60 °С - Функції, що регулюються: нормально замкнений, нормально відімкнений - Завжди блокуються, коли двері замкнені - Механічно завжди відмикаються ключем Додаткові аксесуари - Зворотна планка EA322, EA324 (пряма) EA321, EA323 (кутова) - Шток роздільний 8х44х44 мм (до EL460) 8х54х54 мм (до EL460) 8х64х64 мм (до EL460) - Адаптор під шток 1 мм під шток 8 мм - Кабель EA218 - Кабелепрохід VKU AK 260K VKU AK 382K VKU AK 480K

	Електромоторні замки серії ABLOY^® CERTA
	Моторні електромеханичні замки серії ABLOY^®CERTA, в яких реалізовані новітні принципи інженерії та дизайну, забезпечують надвисокий рівень захисту та роблять моторні замки найкращою гарантією безпеки для невеликого бізнесу, великих комерційних об'єктів та промислових комплексів. Лінійка електромоторних замків ABLOY^®CERTA включає продукцію, яка розроблена для встановлення в металеві, дерев'яні та вузькопрофільні двері. Застосування Моторні електромеханичні замки серії ABLOY^®CERTA викорисаються у дверях, яки потребують: - Зручності (функція тягнути/штовхати) - Безнеки (можливість встановлення без ручки ззовні) - Подовженого терміну служби (на дверях з високою прохідністю)

	Замки ABLOY^® CERTA категорії Small business
EL418 Креслення EL518 Креслення МР418 Креслення МР518 Креслення	Замки категорії Small Business є відмінним рішенням для зовнішніх та вихідних дверей невеликих комерційних об'єктів, магазинів та офісів. Забезпечують справжню зручність в поєднанні з виключною механічною безпекою, довговічністюта надійністю. Замки для вузькопрофільних дверей: EL418, MP418 Замки для дерев'яних та металевих дверей: EL518, MP518 Застосування - вхідні двері та двері коридорів - двері з високою прохідністю та двері з контрольованим доступом - двері з дверною автоматикою Функціонування - Ручка-скоба ззовні. Ручка-скоба або нажимна ручка зсередини. Двері можуть бути відчинені при подачи електричного імпульсу від керуючого пристрою контролю доступу. Внутрішня ручка завжди відмикає замок Техничні характеристики Робоча напруга 12...24 В постійного сруму (+15%) Струм, що споживається: - Максимальний: 0.7 A (12 В), 0.45 A (24 В) - Звичайний: 0.125 A (12 в), 0.08 A (24 В) - В режимі спокою: 0.025 A (12 В), 0.02 A (24 В) Робоча температура: -20^OC - +60^OC Вихід ригелів: - Основний ригель: 20 мм - Комбинований ригель: 10 мм - Гакоподібний ригель замка багатоспрямованого зачинення: 24 мм Бексет - Замки для металевих та дерев'яних дверей: 55, 60, 65, 80, 100 мм - Замки для вузькопрофільних дверей: 30, 35, 40, 45 mm Торцова планка - Замки для металевих та дерев'яних дверей: 20 або 24 мм - Замки для вузькопрофільних дверей: 24 або 28 мм - Замки багатоспрямованого зачинення: 24 x 6.5 x 1760/2000 мм Шток: 9 мм (8 мм з адаптером) Сторонність: універсальна Функції моніторингу: Ригель висунутий Додаткові аксесуари - Зворотна планка EA322, EA324 (пряма) EA321, EA323 (кутова) - Кабель EA211 - Кабелепрохід VKU AK 260K VKU AK 382K VKU AK 480K Країна-виробник: Фінляндія

	Замки ABLOY^® CERTA категорії Public
EL420 Креслення EL520 Креслення МР420 Креслення МР520 Креслення	Замки категорії Public є ідеальним рішенням для обладнання дверей з контрольованим доступом та високою прохідністю, в тому числі протипожежних у випадках, коли необхідно забезпечити зручність використання. Розроблені спеціально для задоволення потреб громадських установ, бізнес центрів, торгівельних центрів та стадионів. Замки для вузькопрофільних дверей: EL420, MP420 Замки для дерев'яних та металевих дверей: EL520, MP520 Застосування - вхідні двері та двері коридорів - двері з високою прохідністю та двері з контрольованим доступом - протипожежні двері - двері з дверною автоматикою Функціонування - Ручка-скоба ззовні. Ручка-скоба або нажимна ручка зсередини. Двері можуть бути відчинені при подачи електричного імпульсу від керуючого пристрою контролю доступу. Внутрішня ручка завжди відмикає замок Техничні характеристики Робоча напруга: 12-24 постійного сруму (+15%), 12...18 В змінного струму (-10%/+15%) Струм, що споживається: - Максимальний: 1.3 A (12 В), 0.6 A (24 В) - Звичайний: 0.45 A (12 В), 0.22 (24 В) - В режимі спокою: 0.08 A (12 В), 0.04 A (24 В) Робоча температура: -20^OC - +60^OC Вихід ригелів: - Основний ригель: 20 мм - Комбинований ригель: 10 мм - Гакоподібний ригель замка багатоспрямованого зачинення: 24 мм Бексет - Замки для металевих та дерев'яних дверей: 55, 60, 65, 80, 100 мм - Замки для вузькопрофільних дверей: 30, 35, 40, 45 mm Торцова планка - Замки для металевих та дерев'яних дверей: 20 або 24 мм - Замки для вузькопрофільних дверей: 24 або 28 мм - Замки багатоспрямованого зачинення: 24 x 6.5 x 1760/2000 мм Шток: 9 мм (8 мм з адаптером) Сторонність: універсальна Функції моніторингу: - Основний ригель зачинений - Основний ригель у корпусі замка - Двері зачинені - Використання ручки - Використання циліндру - Пошкодження кабелю Додаткові аксесуари - Зворотна планка EA322, EA324 (пряма) EA321, EA323 (кутова) - Кабель EA218 - Кабелепрохід VKU AK 260K VKU AK 382K VKU AK 480K Країна-виробник: Фінляндія

	Замки ABLOY^® CERTA категорії Hi-Security
EL432 Креслення EL532 Креслення МР432 Креслення МР532 Креслення	Замки категорії Hi-Security забезпечують інтелектуальне замикання з гарантованою надійністю та зручністю використання для об'єктів високого рівня безпеки, включаючи електростанції, громадськи заклади, музеї та фінансові установи. Замки категорії Hi-Security необхідні у дверях, де потребуються максимальний рівень безпеки та підвищена міцність. Замки для вузькопрофільних дверей: EL432, MP432 Замки для дерев'яних та металевих дверей: EL532, EL532HS, MP532 Застосування - двері з двостороннім контролем доступу, коли відчинення дверей повинно бути авторизованим з обох сторін - інтелектуальне замикання зовнішніх дверей електростанцій, банків, музеїв та інших об'єктів підвищеного рівня безпеки - протипожежні двері - двері з дверною автоматикою Функціонування - Ручка-скоба ззовні. Ручка-скоба або нажимна ручка зсередини. Двері можуть бути відчинені при подачи електричного імпульсу від керуючого пристрою контролю доступу. Внутрішня ручка завжди відмикає замок у випадку пожежі або пропадання живлення. Техничні характеристики Робоча напруга: 12-24 постійного сруму (+15%), 12...18 В змінного струму (-10%/+15%) Струм, що споживається: - Максимальний: 0.75 A (12 V), 0.58 A (24 V) - Звичайний: 0.25 A (12 В), 0.15 A (24 В) - В режимі спокою: 0.1 A (12 В), 0.06 A (24 В) Робоча температура: -20^OC - +60^OC Вихід ригелів: - Основний ригель: 20 мм - Комбинований ригель: 10 мм - Гакоподібний ригель замка багатоспрямованого зачинення: 24 мм Бексет - Замки для металевих та дерев'яних дверей: 55, 60, 65, 80, 100 мм - Замки для вузькопрофільних дверей: 30, 35, 40, 45 mm Торцова планка - Замки для металевих та дерев'яних дверей: 20 або 24 мм - Замки для вузькопрофільних дверей: 24 або 28 мм - Замки багатоспрямованого зачинення: 24 x 6.5 x 1760/2000 мм Шток: 9 мм (8 мм з адаптером) Сторонність: універсальна Функції моніторингу: - Основний ригель зачинений - Основний ригель у корпусі замка - Двері зачинені - Використання ручки - Використання циліндру - Пошкодження кабелю Додаткові аксесуари - Зворотна планка EA322, EA324 (пряма) EA321, EA323 (кутова) - Кабель EA218 - Кабелепрохід VKU AK 260K VKU AK 382K VKU AK 480K Країна-виробник: Фінляндія

	Аксесуари до електромеханічних замків ABLOY^®

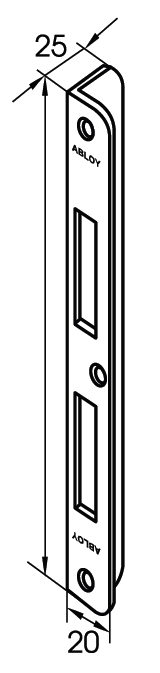

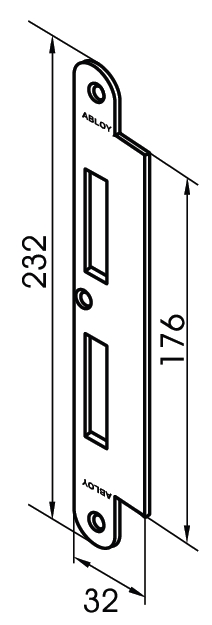

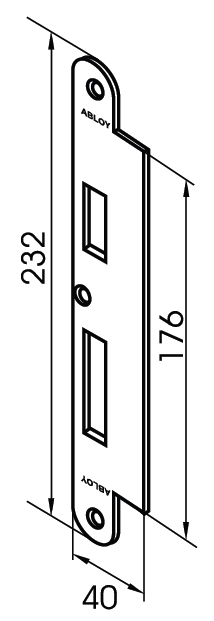

Планка зворотна EA324 Пряма,універсальна права/ліва, до замків EL460, EL461, EL560, EL562	Планка зворотна EA322 Пряма, універсальна права/ліва, до замків EL460, EL461, EL560, EL562	Планка зворотна EA323 Кутова, до замків EL460, EL461, EL560, EL561

Фінська компанія Abloy є лідером з виробництва продукції безпечного замикання в Європі. Замкові циліндри, механічні та електромеханічні замки Аблой широко використовуються по всьому світу. Адже їх використання надає власникам бізнесу та житла впевненість у тому, що їх безпека та добробут надійно захищені від вандальних та інтелектуальних методів злому.

Надійність для вашого бізнесу

Електромеханічні замки Abloy - це найбільш універсальний та зламостійкий елемент СКД. Саме тому вони відмінно підходять для встановлення, як на міжкімнатні так і на вхідні двері. Замки для СКУД є універсальним рішенням, оскільки вони підходять для використання з різними контролерами та іншими керуючими елементами.

Надійність механічних та електричних елементів замків від Аблой також є високо оціненою. Саме тому деякі моделі електромеханічних замків для СКУД відмінно підходять для використання на об’єктах з високим людським потоком. Вони витримують високе навантаження навіть при суворих погодних умовах.

Правильний монтаж - залог надійності

Завжди варто пам’ятати, що наскільки б надійним не був замок він може бути швидко та безшумно зламаний або вийти зі строю, якщо був неправильно змонтований. Особливо це стосується електронних Систем Контролю Доступу виконавчим елементом яких і є електромеханічні замки Abloy.
